SOLIDWORKS软件提供了解复杂装配体内零部件情况的工具：装配体直观

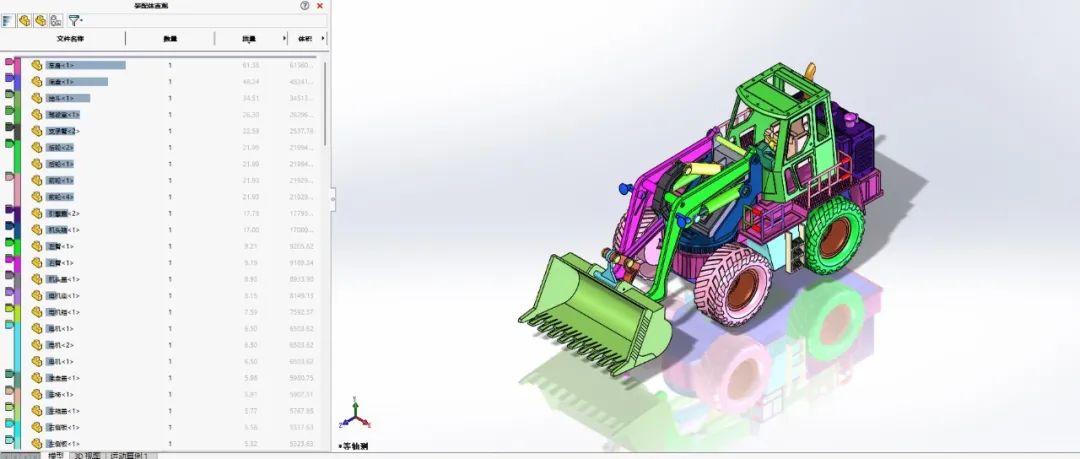

装配体直观功能可在列表和图形区域中显示或分组显示装配体的零部件情况，默认支持显示文件名、数量、质量属性，也支持按照多个属性显示，例如零部件的质量、密度、体积等， 还支持使用自定义属性排列显示。

在图形区域中，根据所使用的属性值将各种颜色应用到零部件中，从而可以直观地了解每个零部件对应的属性值。



装配体直观功能支持性能分析模式，该模式下支持显示文件名称、数量、三角形图形总数、SOLIDWORKS-打开时间、SOLIDWORKS-重建时间等几列，用于判断各零部件对装配体性能的影响。

装配体直观功能还支持将列表信息单独保存到 Microsoft Excel电子表格中，便于随时查看结果。

其他关于“装配体直观功能”的具体操作和注意事项，详见如下视频：
